Kakšna je razlika med ponikljanim in pocinkanim bakrom?

Funkcija:Vse vrste premazov imajo skupno prednost, ki je lahko protikorozijska (izboljšajo antioksidacijsko sposobnost) in imajo dekorativno vlogo.

Ponikljan baker:Po galvanizaciji ima dobro kemično stabilnost v atmosferi in raztopini alkalij, ni enostavno spremeniti barve, oksidira nad 600 stopinj Celzija, ima visoko trdoto in ga je enostavno polirati. Pomanjkljivost je poroznost, površina ponikljana pa je videti svetlejša. Zdi se gladko v roki. Ima relativno močan oprijem in odpornost proti obrabi.

Kositranje bakra:Ima visoko kemijsko stabilnost, je skoraj netopen v razredčenih raztopinah žveplove kisline, dušikove kisline in klorovodikove kisline ter ima dobre lastnosti varjenja. Pocinkana prevleka ščiti pred elektromagnetnimi motnjami. Tisti, prevlečeni s kositrom, so videti beli, ne tako lepi in ko se jih dotaknete z rokami, bo nastal sloj temno sive kositrne pene.

Uporaba:

Odvisno od uporabe je mogoče izbrati nikljano ali kositrno prevleko.

1. Če gre za zunanji del, na splošno izberite nikljano prevleko, ki je gladka in lepa ter ne spremeni barve po visokotemperaturnem preizkusu.

2. Če se zahteva visoka električna prevodnost, je treba površino bakrene palice pokositrati.

3. Če gre za notranjo komponento, kot je EMI ščit na plošči tiskanega vezja, je vsa pocinkana (prevleka cevi), nekatere spodnje plasti pa so najprej ponikljane in nato pocinkane.

Sledi primerjalni preskus spremembe prevodnosti pred in po kositrenju in nikljanju bakrenih palic:

1. Preskus spremembe prevodnosti pred in po kositrenju bakrenih palic:

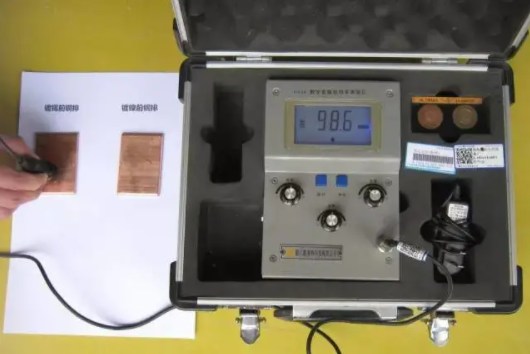

Slika 1: Prevodnost bakrene palice pred kositrenjem je 98,6 odstotka IACS

Slika 2: Prevodnost bakrene palice po kositrenju je večja od 98,6 odstotka IACS, kar je nekoliko več kot pri kositrenju (srednji gumb je mogoče tudi nastaviti)

2. Preskus spremembe prevodnosti pred in po nikljanju bakrenih palic:

Slika 3: Prevodnost bakrene palice pred nikljanjem je 98,6 odstotka IACS

Slika 4: Prevodnost bakrene palice po ponikljanju je 75,8 odstotka IACS, kar je 22,8 odstotka IACS nižje kot pred pocinkanjem

Iz zgornjih rezultatov preskusa spremembe prevodnosti bakrenih palic pred in po pocinkanju in ponikljanju je razvidno, da se prevodnost površine bakrene palice nekoliko poveča, ko sta vzorca bakrene palice iz istega materiala. pocinkanje, medtem ko površina bakrene palice po ponikljanju prevaja elektriko. Stopnja se je znatno zmanjšala za 22,8 odstotka IACS, kar pomeni, da se je prevodnost zmanjšala za 23 odstotkov. Zato je močno priporočljivo, da je površina bakrene palice obdelana s kositrom kot najboljši način. Če morate izbrati postopek nikljanja z boljšo svetlostjo, je treba bakreno palico zmanjšati.
