Tehnologija obdelave in potek dela za bakrene plošče: ključne tehnične točke od rezanja in žigosanja do varjenja in pregleda kakovosti

Zaradi visoke električne in toplotne prevodnosti, duktilnosti in odlične sposobnosti oblikovanja se plošče iz čistega bakra pogosto uporabljajo na področjih, kot so električne povezave, oprema za distribucijo električne energije, močnostna elektronika, elektronske komponente, arhitekturna dekoracija in industrijska proizvodnja. V primerjavi z običajnim jeklom obdelava čistih bakrenih plošč nalaga strožje zahteve glede stanja materiala, parametrov opreme, zračnosti matrice in zaščite površine. To še posebej velja za proizvodnjo natančnih električnih komponent, kjer mora postopek zagotavljati dimenzijsko natančnost, hkrati pa ohranjati električno prevodnost, ravnost, kakovost robov in primernost za kasnejšo montažo.





























































Pred začetkom obdelave je treba določiti specifikacije materiala na podlagi strukture, debeline, dimenzij, toleranc in delovnega okolja končnega dela, vhodne materiale pa je treba pregledati. Običajni pregledi vključujejo debelino, dolžino in širino plošče ter preverjanje ravnosti površine, prask, razpok, oksidacije/razbarvanja in vidnih vključkov. Pri ploščah, ki zahtevajo natančno oblikovanje, je treba upoštevati tudi dejavnike, kot so trdota materiala, raztezek in pogoji dobave, saj ti neposredno vplivajo na poznejše operacije žigosanja, upogibanja in oblikovanja.



Priprava opreme in orodja sta prav tako kritična koraka pred{0}}obdelave. Parametri za rezalne stroje, stiskalnice, opremo za upogibanje in varilne enote morajo biti nastavljeni glede na debelino materiala in strukturo izdelka. Za množično{3}}proizvedene natančne dele je treba vnaprej preveriti dejavnike, kot so pozicioniranje matrice, razdalja za zapiranje in natančnost podajanja, da se zagotovi stabilnost procesa. Za električne konektorje z visokimi{5}}specifikacijami je treba vzdrževati podrobne procesne zapise-ki zajemajo serije surovin, pogoje matrice in parametre obdelave-za lažjo sledljivost kakovosti.



Rezanje je temeljni korak v delovnem procesu obdelave čistih bakrenih plošč. Običajne metode vključujejo mehansko striženje, žaganje, brušenje in lasersko rezanje. Mehansko striženje ponuja visoko učinkovitost in razmeroma nizke stroške za standardne pravokotne plošče, medtem ko se lahko za dele s posebnimi vzorci lukenj, obrisi ali kompleksnimi oblikami izbere brušenje ali laserska obdelava, odvisno od debeline materiala in zahtev glede natančnosti.



Med laserskim rezanjem visoka odbojnost in toplotna prevodnost čistega bakra pomenita, da parametrov opreme ni mogoče preprosto kopirati iz tistih, ki se uporabljajo za običajne jeklene plošče. Parametri, kot so debelina pločevine, moč laserja, položaj žarišča, pomožni plin in hitrost rezanja, morajo biti pravilno usklajeni. Neustrezni parametri lahko privedejo do oprijema žlindre, robov, lokaliziranih toplotnih-območij ali dimenzijskih odstopanj. Pri delih, ki zahtevajo natančno montažo, je treba dodatno pregledati pravokotnost reza in stanje robov.



Žigosanje čiste bakrene pločevine je običajna metoda oblikovanja za množično proizvodnjo električnih komponent. Operacije, kot so brušenje, izsekavanje, obrezovanje, oblikovanje, prirobničenje in lokalizirano oblikovanje, se lahko izvajajo z uporabo matric za vtiskovanje. Kadar izdelki zahtevajo visoko dimenzionalno konsistenco, struktura matrice in razmik za zapiranje neposredno vplivata na kakovost delov.

















































































Med postopkom žigosanja čisti baker kaže dobro duktilnost, čeprav se materiali različnih stopenj in stopenj trdote razlikujejo glede na sposobnost plastične deformacije. Pri zapletenih geometrijah mora biti zaporedje žigosanja skrbno načrtovano, da se prepreči prekomerna deformacija v enem samem koraku, ki bi lahko povzročila razpoke, popačenje ali lokalno vzmetenje. Dejavnike, kot so ostrina robov matrice, razdalja med zgornjimi in spodnjimi matricami ter natančnost podajanja/pozicioniranja, je treba strogo nadzorovati, da se zmanjšajo robovi in ​​dimenzijska nihanja.



Pri žigosanih delih, ki se uporabljajo v električnih sistemih, je treba pozornost nameniti ne le zunanjim dimenzijam, ampak tudi vplivu praznih robov na poznejše montažne in izolacijske razdalje. Na primer, ostri robovi lahko motijo ​​prileganje izolacijskih materialov ali povzročijo lokalne koncentracije napetosti med sestavljanjem. Zato je pri nekaterih izdelkih po žigosanju potrebno dodatno odstranjevanje robov, posnemanje robov ali kovanje.



Pri izdelavi preciznih bakrenih komponent postopki žigosanja pogosto uporabljajo neprekinjene ali progresivne matrice, prilagojene strukturi izdelka. Pri zapletenih, -serijskih izdelkih neprekinjeno žigosanje zmanjša ročno rokovanje med stopnjami in izboljša doslednost obdelave; nasprotno pa se lahko za manjše-dele dele ali tiste s pogosto spreminjajočimi se zasnovami uporabijo prilagodljive matrice z enim-delovanjem, da se znižajo stroški ponovnega orodja in skrajšajo razvojni cikli.



Štancanje bakra po meri običajno vključuje celovito usklajevanje izbire materiala, zasnove matrice, dimenzij, toleranc in zahtev glede končne površine. Ko se ukvarjajo z električnimi konektorji po meri, morajo inženirji upoštevati uporabo materiala, smer vtiskovanja, mesta upogibanja in prostor za poznejše varjenje v fazi načrtovanja izdelka, da zmanjšajo nepotrebno deformacijo in potrebo po sekundarnem obrezovanju med obdelavo.



Operacije upogibanja čiste bakrene pločevine se uporabljajo predvsem za ustvarjanje določenih kotov ali-tridimenzionalnih struktur, ki pretvarjajo ravne plošče v prostorske komponente, ki ustrezajo zahtevam za namestitev. Dejavnike, kot so debelina materiala, radij upogiba, smer upogibanja in temperatura materiala, je treba med postopkom celovito upoštevati. Čeprav ima čisti baker dobro duktilnost, se lahko težave, kot so lokalno tanjšanje, razpoke ali vzmetni povratni udarci, vseeno pojavijo med več upogibnimi operacijami ali pri oblikovanju krivin z majhnim-polmerom.



Za komponente, ki zahtevajo visoko dimenzijsko natančnost, je treba parametre upogibanja prilagoditi na podlagi dejanskih lastnosti materiala in dokončati s prvim-inšpekcijskim pregledom artikla. Kompleksne strukture se lahko oblikujejo postopoma skozi več stopenj upogibanja, namesto da bi dosegli vse kote v eni sami operaciji. Po obdelavi je treba pregledati kote, ravnost in kritične vgradne dimenzije komponente, po potrebi pa izvesti korekcijsko oblikovanje.



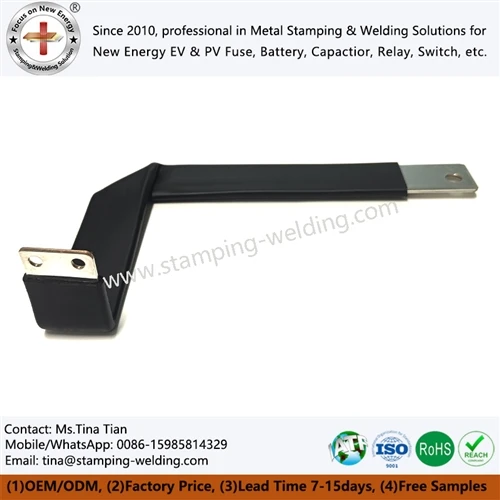

Postopki štancanja in krivljenja bakrene pločevine se pogosto kombinirajo. Nekateri električni konektorji imajo na primer zunanje profile, lokacije lukenj in lokalizirane značilnosti, določene z žigosanjem, čemur sledi upogibanje, da se dosežejo končni namestitveni koti. Ta kompozitni proizvodni pristop lahko zmanjša število delov in hkrati izboljša strukturno integracijo.



Pri izdelavi komponent iz čiste bakrene pločevine se varjenje uporablja predvsem za varno spajanje različnih delov ali za ustvarjanje neprekinjene prevodne strukture. Običajne metode vključujejo varjenje z argonom, lasersko varjenje in druge postopke spajanja, primerne za baker. Zaradi visoke toplotne prevodnosti čistega bakra se toplota hitro razprši iz območja zvara; posledično je treba parametre varilnega toka, hitrosti, vhodne toplote in zaščitnega plina prilagoditi glede na debelino materiala in konfiguracijo spoja.



Pred varjenjem je treba območje, ki ga želite spojiti, očistiti, da odstranite olje, okside in druge nečistoče. Za komponente s strogimi zahtevami glede električne prevodnosti in videza so potrebni-pregledi po varjenju, da se oceni kontinuiteta zvara, deformacija, ablacija površine in trdnost spoja. Preverjanje se lahko izvede tudi z vizualnim pregledom, dimenzijskimi pregledi ali drugimi ustreznimi ne-porušitvenimi preskusnimi metodami.



Pri električnih bakrenih žigosanih delih obstaja jasna povezava med natančnostjo žigosanja in kakovostjo kasnejših varilnih postopkov. Če žigosani deli kažejo znatna dimenzijska odstopanja ali zvijanje, lahko med varjenjem nastanejo nedosledne montažne vrzeli, kar ogrozi stabilnost varjenja. Posledično je treba v več-procesni proizvodnji vtiskovanje, krivljenje in varjenje upravljati kot neprekinjeno procesno verigo, namesto da bi ocenili kakovost samo na podlagi posameznih korakov.

















































































Površinska obdelava je kritična faza po obdelavi bakrenih plošč; vendar je treba posebno metodo izbrati glede na delovno okolje izdelka in funkcionalne zahteve. Običajne obdelave vključujejo poliranje, čiščenje, pasiviranje, pocinkanje, ponikljanje in druge zaščitne postopke. Pri električnih konektorjih površinska obdelava ne služi le za izboljšanje videza, temveč, kar je še pomembneje, za zagotavljanje optimalne učinkovitosti kontakta, odpornosti proti oksidaciji in dolgoročne-obstojnosti delovanja.



Če so deli namenjeni za uporabo v visoko-vlažnih ali jedkih okoljih ali za scenarije, ki vključujejo dolgotrajno izpostavljenost, je treba izbrati ustrezne metode zaščite površine na podlagi dejanskih pogojev. Pri izdelkih, ki zahtevajo zanesljiv električni kontakt, je treba dati prednost ocenjevanju debeline in enakomernosti sloja površinske obdelave ter kakovosti njegove vezi z osnovnim materialom. Po površinski obdelavi je treba paziti, da preprečite praske ali kontaminacijo med transportom in montažo.



Končna kakovost bakrenih žigosanih delov ni določena z enim samim korakom obdelave, ampak je rezultat skupnega vpliva materialov, orodja, parametrov obdelave, površinske obdelave in inšpekcijskih postopkov. Pri projektih množične proizvodnje je treba vnaprej določiti nadzorne zahteve za kritične dimenzije in funkcionalne značilnosti, skladnost izdelka pa zagotoviti s prvim-inšpekcijskim pregledom artikla,-preverjanjem v-procesu in končnim inšpekcijskim pregledom.



Kar zadeva nadzor dimenzij, se lahko glede na strukturo izdelka uporabijo orodja, kot so merilna merila, mikrometri, merilniki višine, projektorji profilov in koordinatni merilni stroji (CMM). Pri izdelkih z več luknjami, zapletenimi obrisi ali strogimi zahtevami glede tolerance položaja se mora pregled osredotočiti na premere lukenj, razmik med luknjami, mere obrisov, upogibne kote in prostorska razmerja med referenčnimi točkami vgradnje.



Prav tako je treba preveriti kakovost površine. Med obdelavo bakrenih plošč se lahko pojavijo težave, kot so praske, vdolbine, oksidacija, robovi, deformacije in lokalizirana ablacija. Pri delih, ki služijo kot prevodne komponente, je prav tako nujno preveriti, ali so v kontaktnih območjih znatne-poškodbe preseka ali napake.



Vtiskovanje bakrenih trakov se uporablja predvsem za množično oblikovanje delov iz neprekinjenega materiala bakrenih trakov. V primerjavi z obdelavo posameznih listov neprekinjeno žigosanje bakrenih trakov zmanjša pogostost nalaganja, praznjenja in pozicioniranja, zaradi česar je idealno za majhne električne komponente, ki zahtevajo velike količine proizvodnje. Med neprekinjenim žigosanjem so dejavniki, kot so natančnost podajanja, življenjska doba matrice in nadzor napetosti materiala, ključni za zagotavljanje konsistence končnega izdelka.



Za bakrene žigosane komponente s kompleksno strukturo se lahko uporabi kombinacija postopkov,-kot so žigosanje, krivljenje, kovičenje in varjenje-na podlagi zahtev izdelka. Integracija procesa pomaga zmanjšati število posameznih delov in minimizira delovno obremenitev za naknadno sestavljanje. Vendar povečana kompleksnost procesa zahteva večjo natančnost orodij in vrhunske zmogljivosti za nadzor procesa; zato je treba oceno izvedljivosti proizvodnje opraviti med fazo načrtovanja izdelka.



V aplikacijah, kot so nova energetska vozila, močnostna elektronika in industrijska nadzorna oprema, bakreni žigosani deli običajno služijo funkcijam, povezanim z električno prevodnostjo, medsebojnim povezovanjem, strukturno podporo ali prenosom toka. Za razliko od standardnih konstrukcijskih komponent imajo ti izdelki pogosto stroge specifikacije glede toleranc dimenzij, kontaktnih površin, ravnosti in površinskih pogojev. Na primer, bakreni deli, ki se uporabljajo za električne povezave, morajo izpolnjevati merila mehanskega sestavljanja in električne učinkovitosti; posledično se oblikovanje izdelka ne more osredotočiti le na zunanje dimenzije.



Pri projektih obsežnega naročanja po meri žigosani bakreni deli običajno zahtevajo validacijo materialov, orodij, postopkov in inšpekcijskih protokolov v fazi izdelave prototipov, preden se začne masovna proizvodnja. Pri izbiri delov bi morali inženirji za nabavo preveriti ključne specifikacije-, kot so razred materiala, razpon debeline, tolerance kritičnih mer, površinska obdelava, letno povpraševanje, načini pakiranja in zahteve za inšpekcijo kakovosti-in te podrobnosti vključiti v tehnične pogodbe ali inženirske risbe.



Za izdelke, ki zahtevajo žigosanje in krivljenje, je bakrene povezovalne dele mogoče izdelati z neprekinjenimi ali več{0}}stopenjskimi postopki. Med fazo načrtovanja je treba posebno pozornost posvetiti upogibnim polmerom, smeri vtiskovanja, lokaliziranim napetostnim točkam in montažni razdalji, da preprečite motnje po-oblikovanju ali odstopanja dimenzij.



Z vidika celovite proizvodnje obdelava čiste bakrene pločevine na splošno zajema preverjanje materiala, brušenje/rezanje, žigosanje/oblikovanje, krivljenje/kalibracijo, varjenje/spoj, površinsko obdelavo, pregled dimenzij in končno pakiranje/skladiščenje. Vsi izdelki ne zahtevajo popolne izvedbe vsakega koraka obdelave; dejanske poteke dela je treba prilagoditi na podlagi dejavnikov, kot so geometrija delov, stanje materiala, delovno okolje in predvidena funkcija.

















































































Zaradi napredka v novi energiji, močnostni elektroniki, pametni distribuciji električne energije in visoko{0}}učinkoviti električni opremi se obdelava plošč iz čistega bakra razvija izven preprostega oblikovanja v smeri visoke natančnosti, kompozitnih tehnik obdelave in funkcionalne integracije. Prihodnji proizvodni procesi bodo dajali večji poudarek uporabi materiala, življenjski dobi orodja, avtomatiziranemu podajanju,-linijskim pregledom in-koordinaciji več-procesov, hkrati pa bodo uravnotežili električno prevodnost, mehansko trdnost in-dolgoročno zanesljivost.



Z vidika inženirskih naročil izbira rešitve za obdelavoBakreni kontakt za električno stikalozahteva obsežno oceno v več dimenzijah-vključno z razredom materiala, debelino plošče, načinom obdelave, kritičnimi dimenzijami, tolerancami, površinsko obdelavo in končnim delovnim okoljem-ki mu sledi validacija prototipa pred množično proizvodnjo za potrditev izvedljivosti postopka in doslednosti izdelka.
