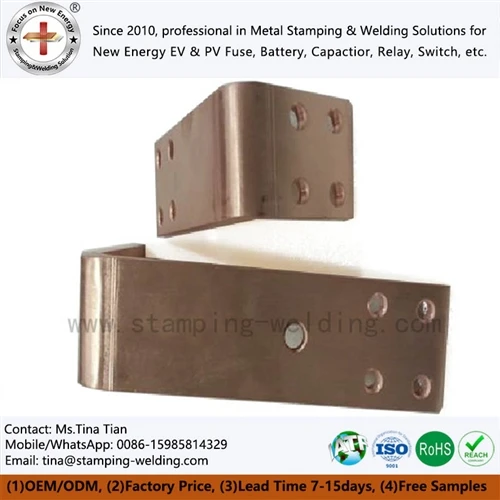

Zbirke za ozemljitev in distribucijo električne energije v železniških tranzitnih in vlečnih postajah

Za vlečne sisteme tirnic 750 V in 1500 V DC mora zbiralka hkrati nadzorovati-tokovne poti napake, temperaturni dvig, mehanske sile in izolacijsko zračnost. Ozemljitvena zbiralka za železniški promet ni le bakreni trak: njen presek, upor spoja, geometrija vgradnje, površinska obdelava in izolacijski sistem se morajo ujemati z arhitekturo vlečnega povratka in ozemljitve, določeno za namestitev. EN 50122-1 obravnava električno varnost, ozemljitev in povratno vezje za fiksne železniške instalacije, medtem ko EN 50122-2 obravnava učinke blodečih tokov v vlečnih sistemih enosmernega toka.







Vlečna transformatorska postaja distribuira enosmerno napajanje prek visoko{0}}tokovnih vodnikov, hkrati pa zagotavlja nadzorovane poti za zaščitno vezavo in okvarni tok. Ozemljitvene in razdelilne zbiralke imajo zato različne električne funkcije, tudi če so izdelane iz podobnih razredov bakra.



Za tranzitno ozemljitveno zbiralko se mora pregled zasnove začeti s celotno tokovno potjo in ne z nazivno sistemsko napetostjo. Inženir mora opredeliti:



Sistemska napetost 750 V ali 1500 V DC in ustrezna koordinacija izolacije.
Trajni delovni tok, vključno z-zmanjšanjem temperature okolja.
Predvideni tok-kratkega stika, trajanje napake in čas odklopa-zaščitne naprave.
Prerez-bakra, razmik zbiralk in vzporedna{1}}konfiguracija vodnika.
Odpornost spoja, prednapetost vijaka in stanje kontaktne-površine.
Topologija ozemljitve in povezovanja v skladu z načrtom vlečne naprave.
Plezne in varne razdalje pri največji delovni napetosti.
Mehanski podporni razmik proti elektrodinamičnim silam med kratkimi stiki.
Zaščita proti koroziji za bakrene, prevlečene vmesnike in montažno strojno opremo.

EN 50122-1 posebej obravnava električno varnost, ozemljitev in povratni tokokrog za fiksne železniške instalacije. Za vlečne sisteme z enosmernim tokom je treba upoštevati tudi nadzor blodečih tokov v skladu z EN 50122-2.





Za visoko{0}}tokovne vlečne aplikacije se pogosto izbere čisti baker C1100, kjer pri odločitvi o materialu prevladujeta električna prevodnost in toplotna zmogljivost. Običajno določen cilj prevodnosti za baker z visoko-prevodnostjo je 100 % IACS.



Dejanske temperature zbiralke pa ne določa samo prevodnost. Upor spoja, kontaktni tlak, stanje površine, geometrija prevodnika in odvajanje toplote lahko postanejo prevladujoče spremenljivke.



Konstrukcijska spremenljivka	Inženirski premislek	Tipičen nadzor proizvodnje
C1100 baker	Visoka električna prevodnost	Potrdilo o materialu in preverjanje ocene
Površina-prečnega prereza	Določa gostoto toka in temperaturni dvig	Risanje-nadzorovanih dimenzij
Odpor sklepov	Vpliva na lokalno ogrevanje	Preverjanje-upornosti stika
Ravnost zbiralke	Vpliva na podporo in skupni stik	Merjenje ravnosti
Položaj luknje	Nadzoruje poravnavo sklopa	CMM / optični pregled
Površinska obdelava	Nadzoruje korozijo in stabilnost vmesnika	Pregled debeline prevleke/prevleke
Stanje robov	Preprečuje poškodbe izolacije	Razigljevanje in vizualni pregled



Pri velikih bakrenih palicah se lahko majhna dimenzijska napaka kopiči na več povezovalnih točkah. Naklon luknje, kot krivine, širina reže in referenčne točke namestitve morajo biti zato nadzorovani iz istega sistema referenčnih točk.







Zbiralka lahko zadovolji svoje neprekinjene-tokovne zahteve in še vedno odpove med kratkim stikom. Elektromagnetna sila med vzporednimi vodniki hitro narašča z okvarnim tokom, zaradi česar so razmik med nosilci, usmerjenost vodnika in trdnost pritrdilnih elementov del električne zasnove.



Za poenostavljeno vzporedno-razporeditev prevodnikov je elektromagnetna sila približno sorazmerna zmnožku trenutnih tokov:



kjer I predstavlja tok in d predstavlja razmik vodnikov.



Dejanska zasnova kratkega-sklopa mora uporabljati-specifičen predvideni okvarni tok, valovno obliko, geometrijo prevodnika in čas sprožitve zaščite. Napake 25 kA in napake 50 kA ni mogoče obravnavati kot preprosto dvojno-mehansko konstrukcijsko težavo, ker lahko najvišji asimetrični tok preseže RMS vrednost kratkega-stika.



Iz tega razloga mora risba zbiralke definirati:

Podporni razmik v mm.
Debelina in širina bakra v mm.
Tok-kratkega stika v kA RMS.
Največji uporni tok, kjer je navedeno.
Trajanje napake v ms.
Razred pritrdilnega elementa in navor privijanja.
Izolacijski podporni material in mehanska ocena.
Najmanjša oddaljenost od-prevodnika-vodnika in-od-od tal.





Tehnologija povezovanja določa lokalni upor in porazdelitev toplote.



Način spajanja	Glavna aplikacija	Inženirski nadzor	Glavno tveganje
Vijačni spoj	Odstranljive povezave podpostaj	Navor in kontaktni tlak	Povečana odpornost sklepov
Uporovno varjenje	Ponavljajoče spajanje bakrenih komponent	Tok, sila in čas varjenja	Deformacija zaradi-toplote
Odpornost na srebrno spajkanje	Sklop baker/kontakt	Nadzor temperature spajkanja in polnila	Nepopolno omočenje
Lasersko varjenje	Kompaktni sklopi Cu-to-Cu ali Cu-Al	Moč žarka, hitrost in položaj žarišča	Sprememba poroznosti/penetracije
Molekularno difuzijsko varjenje	Visok{0}}laminirani vmesniki	Tlak, temperatura in priprava površine	Kontaminacija vmesnika



Za bakrene zbiralke je treba spoj ovrednotiti kot električni vmesnik in ne zgolj kot mehansko povezavo. Kartiranje kontaktnega upora, termično slikanje pod reprezentativnim tokom in metalografski pregled lahko identificirajo lokalizirano segrevanje, ki morda ni vidno med pregledom dimenzij.



Zahtevajte brezplačno oceno in ponudbo DFM





Kritični konstrukcijski parameter za vlečno zbiralko ni le njena nazivna moč. Proizvodna risba mora opredeliti, kako se vodnik obnaša tako med običajnim delovanjem kot med napako.



25–50 kA Tok napake in elektrodinamična obremenitev

Med kratkim stikom na sosednje vodnike delujejo privlačne ali odbojne elektromagnetne sile, odvisno od smeri toka. Te sile se prenašajo neposredno na izolacijske nosilce, pritrdilne vijake in bakrene zavoje.



Pri praktičnem pregledu zasnove zbiralke je zato treba preučiti celotno bremensko verigo:

Bakreni vodnik → priključna točka → pritrdilni element → izolacijska podpora → struktura omare/podstave

Če je podporni sistem preveč upogljiv, se lahko baker premakne dovolj, da se zmanjša izolacijski razmik. Če je zbiralka togo omejena brez ustrezne razbremenitve napetosti, lahko toplotna razteznost prenese prekomerno silo v priključne točke.



Pri visoko{0}}tokovnih sklopih je treba nadzorovati naslednje dimenzijske značilnosti:



Parameter	Primer inženirskega nadzora
Debelina bakra	Specifično-za risanje, običajno mm-nadzor ravni
Širina zbiralke	Posebno-za risanje
Premer luknje	±0,05 mm ali zahteva po risbi
Dolžina luknje	±0,05–0,10 mm, odvisno od sestava
Kot upogiba	±1 stopinja ali zahteva po risbi
Ravnost	Posebno-za risanje
Višina bruha	Kontrolirano po žigosanju
Debelina prevleke	Odvisno-od specifikacij
Odpor sklepov	Sprejemljiva vrednost-specifična za projekt



Zgornje vrednosti so primeri-nadzora proizvodnje in ne univerzalne mejne vrednosti sprejemljivosti za železnice. Končna specifikacija mora slediti izračunu-vlečnega sistema in risbi stranke.





Izbira materiala mora slediti električni in mehanski funkciji posamezne komponente.



Lastnina	C1100 čisti baker	C2680 medenina
Električna prevodnost	visoko; običajno določeno do 100 % IACS	Bistveno nižje od čistega bakra
Glavna prednost	Prevajanje toka in toplotna prevodnost	Mehanska trdnost in sposobnost oblikovanja
Tipična vloga zbiralke	Glavni napajalni vodnik	Strojna oprema / oblikovana pomožna komponenta
Uporovno ogrevanje	Nižje za enakovreden-prerez	višje
Obnašanje žigosanja	Zahteva nadzor postopka za debele dele	Na splošno ugodno
Visok{0}}trenutna porazdelitev	Prednostno tam, kjer prevladuje nizka odpornost	Ponavadi ni prva izbira
Površinska obdelava	Kositer/nikelj/srebro odvisno od vmesnika	Kositer/nikelj/druga navedena obdelava



Zbiralka C1100 je lahko mehansko vtisnjena, CNC obdelana, upognjena, izvrtana ali lasersko obdelana. Za veliko-serijsko proizvodnjo lahko progresivno žigosanje in avtomatizirano oblikovanje zmanjšata variacije dimenzij, ko je geometrija primerna za postopek,-ki temelji na matrici.



Progresivno žigosanje in CMM pregled pri ±0,01 mm

Kompleksne zbiralke za ozemljitev in-distribucijo moči lahko združujejo:

Luknje za prebadanje.
Zareze in reže.
Oblikovani zavoji.
Reliefne lastnosti.
Kontaktni prsti.
Reference za montažo.
Območja-površinske obdelave.



Pri ponavljajočih se geometrijah lahko progresivno žigosanje združuje operacije prebadanja in oblikovanja. Kritične značilnosti je treba nato preveriti s pregledom CMM ali namenskimi merilniki.



Toleranco ±0,01 mm je treba določiti le, če to zahteva funkcionalni vmesnik. Uporaba ultra-toleranc za vsako funkcijo poveča stroške orodja, ne da bi nujno izboljšala električno zmogljivost.



Inšpekcijski načrt mora razvrstiti dimenzije v:

CTQ dimenzije - neposredno vplivajo na električni ali mehanski sklop.
Mere vmesnika -, ki se ujemajo s sponkami, izolatorji ali pritrdilnimi elementi.
Referenčne mere -, ki nadzorujejo nadaljnji sklop.
Ne-funkcionalne dimenzije - nadzorovane za risanje, vendar ne zahtevajo pretirane natančnosti.

Ta pristop usklajuje inšpekcijo proizvodnje z dejanskim tveganjem sestavljanja.





Za uporabo na železnici izbire izolacije ni mogoče ločiti od požarne učinkovitosti. Trenutni seznam BSI opredeljuje BS EN 45545-2:2020+A1:2023 kot trenutno izdajo za zahteve glede požarnega obnašanja materialov in komponent, ki se uporabljajo v železniških vozilih. Standard določa zahteve za-odziv na ogenj v skladu z veljavnimi stopnjami nevarnosti in nizi zahtev.



Za električne omarice, vlečno opremo in izolirane sklope zbiralk lahko specifikacija združuje:

Ognjevarna-izolacija.
Nizka učinkovitost dima.
Zahteve za material brez{0}}halogenov, kjer so določene.
Dielektrična trdnost.
Plazna pot.
Varna razdalja.
Temperaturna odpornost.
Odpornost na sledenje.
Mehansko zadrževanje.

Besedne zveze "brez-halogenov" ne bi smeli obravnavati kot enakovredne skladnosti z EN 45545. EN 45545-2 je ogrodje za razvrščanje in preskušanje, veljavni nabor zahtev pa je odvisen od uporabe v železnici, kategorije vozila in stopnje nevarnosti.



UL 94 V-0 in EN 45545 Ocena požarne učinkovitosti

UL 94 V-0 in EN 45545-2 obravnavata različne okvire skladnosti. Material s klasifikacijo UL 94 V-0 ne sme biti samodejno predstavljen kot skladen z EN 45545.



Zahteva	UL 94 V-0	EN 45545-2
Primarni obseg	Klasifikacija vnetljivosti plastike	Obnašanje železniškega vozila ob požaru
Aplikacija	Vnetljivost-raven materiala	Posebne-železniške zahteve glede materialov/komponent
Ocena dima	Ni enakovredno železniški klasifikaciji	Vključeno v veljavne zahteve
Toksičnost	Ni neposredni nadomestek	Ustrezno veljavnim nizom zahtev
Stopnja nevarnosti na železnici	Ni definirano	Opredeljeno z okvirom EN 45545
Uporaba nabave	Preverjanje materiala	Železniška specifikacija skladnosti



Za sklop vlečne zbiralke mora zato specifikacija izolacije opredeliti natančen material, debelino, uporabo, poročilo o preskusu in veljaven sklop zahtev EN 45545, namesto da bi se zanašala na splošen opis "ognje-zaviralca".



Epoxy Powder Coating and >15 kV/mm dielektrična trdnost

Epoksi praškasti premaz lahko zagotovi trajno izolacijsko plast na kovinskih komponentah, ko so debelina premaza, priprava površine in strjevanje nadzorovani.



Ustrezne inženirske spremenljivke vključujejo:

Debelina nanosa v µm.
Čistoča podlage.
Hrapavost površine.
Temperatura strjevanja.
Čas zdravljenja.
Adhezija.
Dielektrična prebojna trdnost.
Pokritost robov.
Luknjice in izpostavljena kovina.
Dolgo{0}}termično kroženje.



A specified dielectric breakdown value such as >15 kV/mm je treba obravnavati kot specifikacijo materiala ali sistema, ki jo je treba preveriti z veljavno preskusno metodo. Ne bi smela biti predstavljena kot univerzalna zahteva EN 45545.







Pred-izvrtane zbiralke zmanjšajo namestitveno delo in zagotavljajo ponovljive priključne lokacije za vlečne omare, stikalne naprave za enosmerni tok in sklope za distribucijo električne energije. Vzorec lukenj je treba oblikovati skupaj z geometrijo izolacijske podpore, namesto da bi ga dodali po končani zasnovi vodnika.



Pre-izvrtana geometrija zbiralke C1100 in položaj luknje ±0,05 mm

Pred-izvrtana bakrena palica vlečne postaje običajno vključuje pritrdilne luknje, luknje za sponke, reže ali priključne odprtine.

Kritično razmerje je:



Vzorec lukenj → položaj podpore → položaj terminala → referenčna točka ohišja

Če te štiri reference niso nadzorovane iz istega ničelnega sistema, se lahko kopičijo tolerance vgradnje.

Pri avtomatiziranem ali pola{0}}avtomatiziranem sestavljanju lahko položaj luknje nadzirate z:

Matrica za progresivno žigosanje.
CNC prebijanje.
Lasersko rezanje.
CNC obdelava.
Namenska naprava za vrtanje.

Inšpekcija CMM je primerna za prvo-preverjanje artikla kompleksnih tri-dimenzionalnih vodil, zlasti tam, kjer krivine spremenijo prostorski položaj montažnih lukenj.



Izolacijske podpore pri 1500 V DC in nadzorovani razdalji

Izolacijski nosilci opravljajo tri funkcije:

Ohranite položaj vodnika.
Odporen na elektrodinamično gibanje med napakami.
Ohranite električno ločitev v normalnih in neobičajnih pogojih.



Za sestav 1500 V DC zahtevanih zračnih razdalj in plazilnih poti ni mogoče dodeliti zgolj na podlagi napetosti. Odvisne so od izolacijskega sistema, pogojev onesnaženja, lastnosti materiala, nadmorske višine, prenapetostne kategorije in veljavnih železniških/električnih standardov.



Risba mora torej opredeliti zahtevane minimalne razdalje, namesto da bi dobavitelju omogočili, da jih poljubno izbere.



Metro Power Interconnect Sklop z integriranimi montažnimi funkcijami



Metro Power Interconnect sklop lahko združuje:

C1100 bakrena zbiralka.
Laminirani odseki zbiralke.
Pocinkani-ali ponikljani-vmesniki.
Izolacijski nosilci.
Pred-izvrtane luknje za pritrditev.
Privijačene sponke.
Lasersko{0}}varjene podkomponente.
Izolacija iz epoksidnega prahu.
Identifikacijske oznake.



Pri -veliki količini tirne opreme lahko vključitev teh funkcij v en nadzorovan sklop zmanjša število ohlapnih komponent in izboljša ponovljivost namestitve.



Zahtevajte brezplačno oceno in ponudbo DFM







Čeprav železniški projekti niso samodejno urejeni s standardom IATF 16949, lahko avtomobilski -sistem za nadzor proizvodnje zagotovi koristen okvir za procesno disciplino, sledljivost in nadzor dimenzij, ko dobavitelj oskrbuje tudi EV in industrijske stranke.



Za proizvodno železniško tranzitno ozemljitveno zbiralko lahko paket kakovosti vključuje:

Materialni certifikat.
Dokumentacija RoHS / REACH, kjer je navedeno.
Prvi pregled artikla.
Dimenzionalno poročilo CMM.
Poročilo o debelini prevleke.
Merjenje električnega upora.
Merjenje debeline nanosa.
Preskus dielektrične odpornosti.
Preizkus oprijema za prašno lakiranje.
Zapisi varilnih parametrov.
Metalografski prerez-za varjene spoje.
Dokumentacija PPAP Level 3, kjer je to zahtevana pogodba.

CMM ±0,01 mm Pregled in CTQ sledljivost

Ključne-do-karakteristike kakovosti morajo biti povezane neposredno z načrtom inšpekcijskega pregleda.



CTQ	Metoda merjenja	Tipičen nadzorni namen
Položaj luknje	CMM / optični sistem	Poravnava montaže
Debelina	Mikrometer/merilec debeline	Trenutna zmogljivost in prileganje
Ravnost	CMM / površinska plošča	Kontakt za podporo
Kot upogiba	CMM / merilnik kota	Odstranitev omare
Debelina prevleke	XRF	Korozija/kontaktni vmesnik
Kontaktni upor	Štiri{0}}žična meritev	Električna izguba
Debelina nanosa	Merilnik-vrtinčnega toka	Konzistenca izolacije
Dielektrična odpornost	Hi-pot tester	Električna izolacija
Preboj zvara	Metalografija/rezanje	Celovitost sklepov



Pri visoko{0}}tokovnih povezavah se električni pregled ne sme nadomestiti s pregledom dimenzij. Zbiralka lahko ustreza vsaki dimenziji risbe in še vedno kaže čezmerno odpornost vmesnika.



Dokumentacija PPAP ravni 3 za proizvodnjo OEM

Kadar stranka zahteva 3. stopnjo PPAP, lahko predložitev vključuje:



Oblikovalski zapisi.
Dokumentacija o inženirskih spremembah.
Diagram poteka procesa.
PFMEA.
Nadzorni načrt.
Študije MSA, kjer je primerno.
Dimenzijski rezultati.
Rezultati preskusov materiala in učinkovitosti.
Začetni podatki o zmogljivosti procesa.
Kvalificirana laboratorijska dokumentacija.
Vzorčni proizvodni deli.
Nalog za predložitev delov.



Natančna vsebina oddaje mora upoštevati naročnikov priročnik za PPAP in pogodbene zahteve.





Praktično razvojno zaporedje zbiralk po meri je:



Pregled 2D/3D risbe → analiza DFM → potrditev materiala → prototip/T1 vzorec → validacija dimenzij → električno testiranje → sprostitev orodja → pilotna proizvodnja → PPAP → množična proizvodnja



Za žigosano zbiralko mora pregled DFM identificirati:

Najmanjši radij upogiba.
Smer zrn, kjer je primerno.
Burr smer.
Zaporedje prebadanja.
Dostop do orodja.
Razmerje ostankov.
Oblikovanje motenj.
Zahteve za prevleko.
Deformacija po-obdelavi.



Pri varjenih sklopih mora pregled dodatno opredeliti dostop do zvara, vnos toplote, način vpenjanja, prekrivanje spoja, stanje površine in metodo pregleda.



Cilj ni zgolj izdelava bakrene palice. Vzpostaviti je treba ponovljiv proizvodni proces, v katerem električne, mehanske in izolacijske lastnosti ostanejo znotraj dogovorjenih specifikacij iz vzorcev T1 skozi serijsko proizvodnjo.



ISO 14001 in nadzorovana proizvodnja bakra

Predelava bakra zahteva tudi nadzor nad uporabo materiala, kemično obdelavo, odpadno vodo, procese premazovanja in proizvodne odpadke.



Kjer je potreben sistem okoljskega ravnanja, lahko ISO 14001 zagotovi okvir upravljanja za te proizvodne dejavnosti.



Za skupine za nabavo je treba okoljsko dokumentacijo ločiti od dokazov o učinkovitosti izdelka-. Certifikat ISO 14001 sam po sebi ne dokazuje prevodnosti bakra, dielektrične trdnosti ali požarne klasifikacije na železnici.



Kontrolni seznam tehničnih specifikacij za vlečne zbiralke 750 V/1500 V DC

Pred izdajo naročila za železniško tranzitno ozemljitveno zbiralko ali bakreno palico vlečne postaje mora inženirski paket opredeliti:



Sistemska napetost: 750V DC / 1500V DC.
Trajni tok: A.
Pričakovani tok kratkega-toka: kA RMS.
Najvišji{0}}tok kratkega stika: kA, kjer je primerno.
Trajanje napake: ms.
Stopnja bakra: C1100 / določen ekvivalent.
Prevodnost: cilj, kot je 100 % IACS, kjer je primerno.
Prerez-: širina × debelina.
Vzorec lukenj: referenčna točka-nadzorovana.
Geometrija upogiba: kot in radij.
Površinska obdelava: kositer/nikelj/srebro/goli baker.
Izolacija: epoksidni prah / oblikovana izolacija / drug določen sistem.
Dielektrične zahteve:-odvisno od projekta, s preskusno metodo.
Požarna zahteva: veljaven niz zahtev EN 45545.
Lezna stran in zračnost: izračunane projektne vrednosti.
Podporni razmik: temelji na mehanski-obremenitvi kratkega stika.
Pregled: CMM, električni upor, prevleka in dielektrični preskusi.
Dokumentacija: FAI / PPAP 3. stopnja, kjer je zahtevana.
Sledljivost: serija materiala, proizvodna serija in zapisi inšpekcijskih pregledov.



Najbolj zanesljiva specifikacija javnega naročila povezuje vsako zahtevo z merljivo lastnostjo, inšpekcijsko metodo in merilom sprejemljivosti. To preprečuje, da bi izrazi, kot so "visoka prevodnost", "odporen proti ognju" ali "težka-obremenitev", nadomestili tehnične omejitve.





Kateri dokumenti so običajno potrebni za proizvodnjo vlečne zbiralke 3. stopnje PPAP?

PPAP Level 3 običajno zahteva zapise o načrtovanju, tok procesa, PFMEA, načrt nadzora, rezultate dimenzij, zapise o preskusih materiala/zmogljivosti, MSA, kjer je primerno, vzorčne dele in PSW. Posebne-zahteve stranke PPAP imajo prednost.



Koliko časa potrebuje prototip T1 za bakreno zbiralko C1100 po meri?

Čas T1 je odvisen od geometrije, zahtev glede orodja in površinske obdelave. Enostavne lasersko{2}}rezane ali CNC prototipe je mogoče izdelati brez progresivne matrice, medtem ko zapletene žigosane zbiralke zahtevajo razvoj orodja, preden so na voljo reprezentativni deli T1.



Kako jebakrena zbiralkadebelina prevleke preverjena med proizvodnjo?

Debelino prevleke iz kositra, niklja ali srebra je mogoče preveriti z XRF ali drugo potrjeno metodo-debeline prevleke. Mesta meritev morajo vključevati funkcionalna kontaktna območja in reprezentativne proizvodne površine, z mejami sprejemljivosti, opredeljenimi na risbi ali specifikaciji nakupa.
