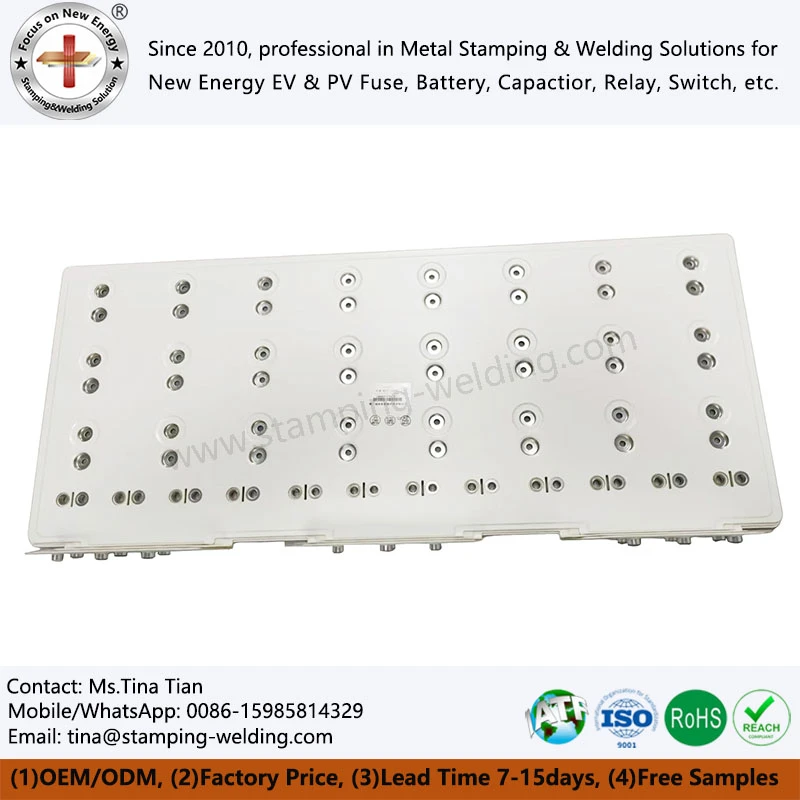

Laminirana zbiralka za kondenzatorje električnih vozil
Ime izdelka: Laminirana zbiralka za kondenzatorje električnih vozil
Številka modela: ASWT-B100
Velikost izdelka: glede na zahteve kupca
- Hitra dostava
- Zagotavljanje kakovosti
- 24/7 storitev za stranke
Predstavitev izdelka
Laminirana zbiralka za kondenzatorje za električna vozila je kompaktna komponenta za distribucijo električne energije, zasnovana za aplikacije z visoko-napetostjo in visokim{1}}tokom v električnih vozilih in sistemih močnostne elektronike.
V kondenzatorskih sistemih električnih vozil laminirana struktura omogoča stabilno električno medsebojno povezavo med visoko{0}}napetostnimi komponentami, ki podpirajo nadzorovano polnjenje in praznjenje, visoko{1}}napetostno napajanje-sekvenciranje, zaščito tokokroga in-nadzor na ravni sistema.
Z zlaganjem več bakrenih vodnikov z natančnimi izolacijskimi plastmi Laminated BusBars občutno zmanjša induktivnost zanke, hkrati pa ohranja visoko tokovno-zmožnost prenosa. Ta strukturna konfiguracija izboljšuje stabilnost napetosti med pogoji hitrega preklapljanja in zmanjšuje elektromagnetne motnje, ki jih ustvarja visoko-frekvenčno delovanje.
Posledično zbiralka ne deluje le kot tokovna prenosna pot, ampak tudi kot krmilno-usmerjena električna arhitektura znotraj visoko{1}}napetostnega sistema.
V praktičnih aplikacijah so sklopi laminiranih bakrenih vodil običajno integrirani s kondenzatorji, IGBT moduli, pretvorniki in motornimi pogonskimi enotami. Tesno{1}}postavitev prevodnika podpira visoko{2}}hitrost preklapljanja, hkrati pa zagotavlja dosledno električno zmogljivost v pogojih prehodne obremenitve.
Električna struktura in funkcionalna logika

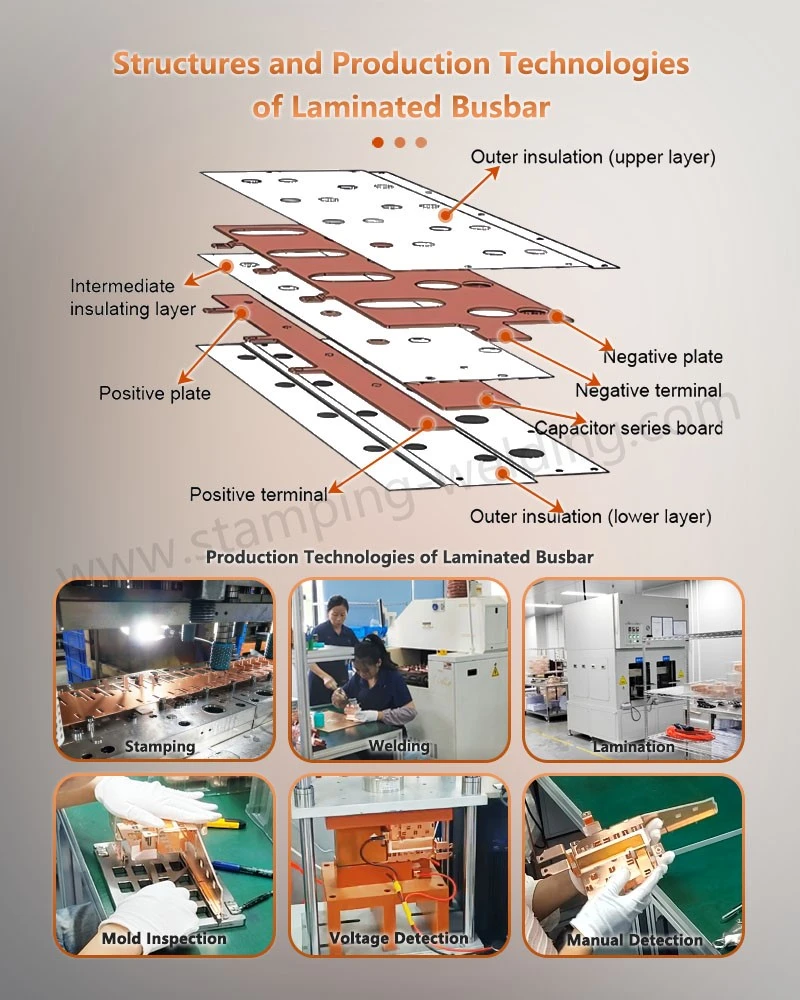

Učinkovitost laminirane bakrene palice je določena z razporeditvijo vodnikov, izbiro izolacijskega materiala in nadzorom razmika med plastmi-{1}}.
Bakreni vodniki visoke-čistosti so laminirani z izdelanimi izolacijskimi filmi, ki tvorijo distribucijsko pot moči z nizko-induktivnostjo in visoko-kapacitivnostjo. Ta struktura neposredno prispeva k-distribuciji moči brez onesnaževanja in stabilni izhodni napetosti pri visoki gostoti toka.
Za aplikacije, ki zahtevajo mehansko prilagodljivost ali toleranco na vibracije, so oblikovani laminirani fleksibilni zbiralniki sprejeti za ohranjanje električne kontinuitete ob prilagajanju sestavljanju ali toplotnemu premikanju.
V krmilno-intenzivnih sistemih je mogoče laminirano zbiralko namestiti neposredno na sklope PCB, kar učinkovito nadomesti običajne napajalne in ozemljitvene tirnice. Ta integracija zmanjša zapletenost ožičenja in izboljša-električno skladnost na ravni sistema.
Značilnosti električnega delovanja
Ocenjeno za visoko{0}}napetostne aplikacije do 4 kV, ki podpira več{2}}napetostne distribucijske arhitekture
Zasnovan za več napetostnih poti znotraj ene laminirane strukture
Nizka induktivnost in visoka kapacitivnost, dosežena s plastično geometrijo vodnika
Porazdelitev visoke-napetosti z minimalnim padcem napetosti, primerna za hitra{1}}preklopna vezja
PCB-integrirana konfiguracija, ki lahko nadomesti diskretno napajanje in ozemljitev
Preverjeno s testiranjem visoke-napetosti 1500 V AC in 1000 V DC
Izbirni maskirni sloj EMI za podporo zahtevam elektromagnetne združljivosti
Podprto testiranje delne razelektritve za oceno celovitosti izolacije pri visoki električni obremenitvi
Uporabno-usmerjene rešitve laminiranih vodil
Tehnologija laminirane zbiralke se pogosto uporablja v različnih domenah močnostne elektronike, vključno z, vendar ne omejeno na:
Laminirana vodila za sisteme, združljive z Mersen
Laminirana vodila z motornim pogonom za močnostno elektroniko
Laminirana vodila za motorni pogon-na osnovi IGBT
Kondenzatorsko laminirana vodila za motorni pogon na osnovi IGBT-
Laminirana vodila za visokotokovni pretvornik
Laminirana vodila za visokotokovno vezje IGBT
Laminirana vodilna palica za montažno strukturo kondenzatorske baterije
Laminirana vodila za visokofrekvenčno varjenje Power IGBT
BusBar za močnostno elektroniko in BusBar za električno lokomotivo
Laminirana vodilna palica za telekomunikacijske in industrijske sisteme za krmiljenje električne energije
Laminirana vodila za pretvornik moči vesoljskega plovila
Lakirana izolirana zbiralka (VIB) za večjo vzdržljivost izolacije
Bakrena vodila za alternativno energijo, vključno z EV, PV in shranjevanjem energije
Bus Bar rešitve za distribucijo električne energije
Bus Bar, prilagojen za rešitve električne zaščite
Oblikovanje laminiranih avtobusov za industrijsko uporabo
Te konfiguracije omogočajoBus Bar za rešitve povezovanja močnostne elektronike, kjer morajo biti električna zmogljivost, zanesljivost izolacije in učinkovitost namestitve uravnoteženi znotraj zaprtih sistemskih postavitev.
